แม่เหล็กหม้อเกลียว: วิธีเลือกการออกแบบเกลียวภายในและภายนอก

การรวมส่วนประกอบแม่เหล็กเข้ากับการใช้งานทางอุตสาหกรรม การค้าปลีก หรือโครงสร้างอย่างปลอดภัย ถือเป็นความท้าทายทางวิศวกรรมที่มีเอกลักษณ์และเป็นที่ต้องการ วิศวกรจะต้องรักษาสมดุลของกำลังการยึดเกาะสูงสุดกับขีดจำกัดด้านพื้นที่ที่จำกัดและความเครียดทางกลที่กำลังดำเนินอยู่ แม้ว่า แม่เหล็กหม้อ แบบดั้งเดิม จะให้แรงแม่เหล็กด้านเดียวที่เหมาะสมที่สุด แต่การเลือกเกลียวยึดที่ไม่ถูกต้องอาจทำให้เกิดปัญหาทางโครงสร้างที่สำคัญได้ การเลือกระหว่างเกลียวในหรือสตั๊ดตัวผู้ภายนอกจะส่งผลต่อทุกอย่างตั้งแต่ความสมบูรณ์ของโครงสร้างไปจนถึงความล้มเหลวทางกลไกที่อาจเกิดขึ้น รูปแบบการติดตั้งที่ไม่ตรงกันทำให้เกิดการรบกวนในการประกอบอย่างรวดเร็ว

คู่มือนี้กำหนดกรอบการประเมินตามพารามิเตอร์ที่เข้มงวด คุณจะได้เรียนรู้วิธีเลือก การออกแบบ แม่เหล็กหม้อเกลียว ที่ถูกต้อง สำหรับความต้องการเฉพาะของโครงการของคุณ เราจงใจข้ามข้อกำหนดเฉพาะของห้องปฏิบัติการที่มีสภาพเหมาะสมที่สุด แต่เรามุ่งเน้นไปที่ข้อจำกัดทางวิศวกรรมในโลกแห่งความเป็นจริง ไดนามิกของโหลด และแนวทางปฏิบัติในการนำไปใช้อย่างปลอดภัย ในตอนท้ายของบทความนี้ คุณจะเข้าใจวิธีระบุส่วนประกอบเหล่านี้อย่างมั่นใจ

ประเด็นสำคัญ

• เกลียวภายในเหมาะสมที่สุดสำหรับการติดตั้งแบบฝังเรียบและสภาพแวดล้อมที่มีขีดจำกัดระยะห่างที่เข้มงวด โดยต้องใช้สลักเกลียวภายนอกในการยึด

• เกลียวนอก (สตั๊ด) ช่วยให้การติดตั้งรูทะลุบนแผงและฉากยึดง่ายขึ้น ยึดด้วยน็อตมาตรฐาน

• ประสิทธิภาพในโลกแห่งความเป็นจริงขึ้นอยู่กับไดนามิกของโหลดเป็นอย่างมาก แม่เหล็กหม้อมีความเป็นเลิศในการดึงในแนวตั้งโดยตรง แต่ต้องมีองค์ประกอบเสียดสีเพิ่มเติมหรือการรองรับทางกลสำหรับการรับแรงเฉือนหนัก (การเลื่อน)

• ความปลอดภัยในการใช้งานขึ้นอยู่กับความคลาดเคลื่อนของเครื่องจักร การป้องกันการขันแน่นเกินไป (ซึ่งเสี่ยงต่อการแตกหักของแม่เหล็ก) และการคำนึงถึงปัจจัยด้านสิ่งแวดล้อม เช่น ความร้อนและการกัดกร่อน

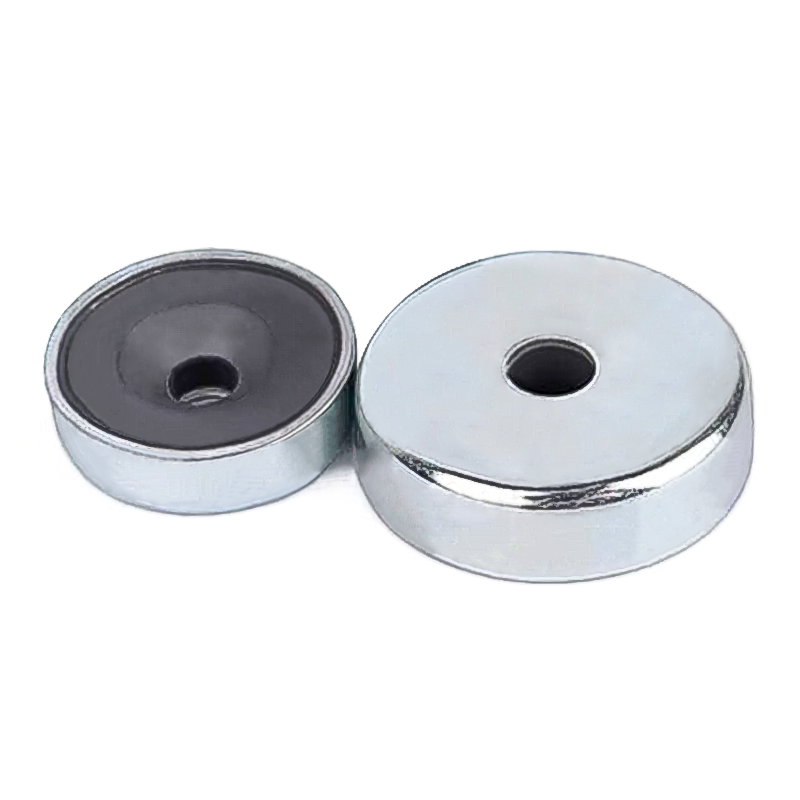

การประเมินแม่เหล็กหม้อเกลียวภายใน: กรณีการใช้งานและข้อจำกัด

การทำความเข้าใจโปรไฟล์โครงสร้างของเกลียวในภายในถือเป็นสิ่งสำคัญสำหรับการบูรณาการอย่างเหมาะสม ช่องเสียบเกลียวภายในจะอยู่ในระนาบเรียบสนิทหรืออยู่ต่ำกว่าพื้นผิวด้านบนของตัวเรือนเหล็กเล็กน้อย ผู้ผลิตออกแบบถ้วยเหล็กให้ล้อมรอบแม่เหล็กอย่างสมบูรณ์ รูปทรงเฉพาะนี้รวมศูนย์สนามแม่เหล็กบนใบหน้าที่เคลื่อนไหวอยู่ โดยป้องกันด้านข้างและด้านหลังอย่างมีประสิทธิภาพจากการปล่อยสนามแม่เหล็กเล็ดลอดออกไป ซ็อกเก็ตแบบเกลียวช่วยให้คุณขันสลักเกลียวแยกเกลียวเข้ากับชุดประกอบได้โดยตรง

คุณควรใช้เกณฑ์เฉพาะในการพิจารณาว่าเธรดภายในเหมาะสมกับโปรเจ็กต์ของคุณหรือไม่ พิจารณาเกณฑ์ความสำเร็จในอุดมคติต่อไปนี้:

• แอปพลิเคชันที่ต้องการการติดตั้งแบบ low-profile อย่างเคร่งครัด มีส่วนยื่นออกมาในแนวตั้งเหนือพื้นผิวติดตั้งน้อยที่สุด

• ส่วนประกอบที่ต้องการความยืดหยุ่นสูงสุด คุณยังคงสามารถเลือกความยาวสลักเกลียวที่แน่นอนได้ คุณสามารถเลือกประเภทหัวเจาะเฉพาะได้ เช่น หัวเทเปอร์หรือหัวหกเหลี่ยม

• การติดตั้งอุปกรณ์ที่ถูกระงับ สภาพแวดล้อมเหล่านี้มักจำเป็นต้องเปลี่ยนตะขอเกลียวหรืออายโบลท์บ่อยๆ

อย่างไรก็ตาม คุณต้องปฏิบัติตามข้อจำกัดในการใช้งานหลายประการอย่างเคร่งครัด ความเสี่ยงที่สำคัญที่สุดเกี่ยวข้องกับการใช้สลักเกลียวที่ยาวเกินไป สลักเกลียวยาวก็จะหลุดออกจากถ้วยเหล็กในที่สุด เมื่อคุณใช้แรงบิดในการหมุนกับสลักเกลียวที่อยู่ด้านล่างสุด ความดันจะถ่ายโอนลงด้านล่างโดยตรง แรงกดดันที่รุนแรงนี้จะทำให้วัสดุแม่เหล็กภายในที่เปราะบางแตกหักได้ง่าย มันทำลายส่วนประกอบทันที คุณต้องคำนวณความลึกของเกลียวอย่างแม่นยำเสมอ ตรวจสอบให้แน่ใจว่าคุณเว้นระยะห่างเพียงพอที่ฐานของรูเกลียว

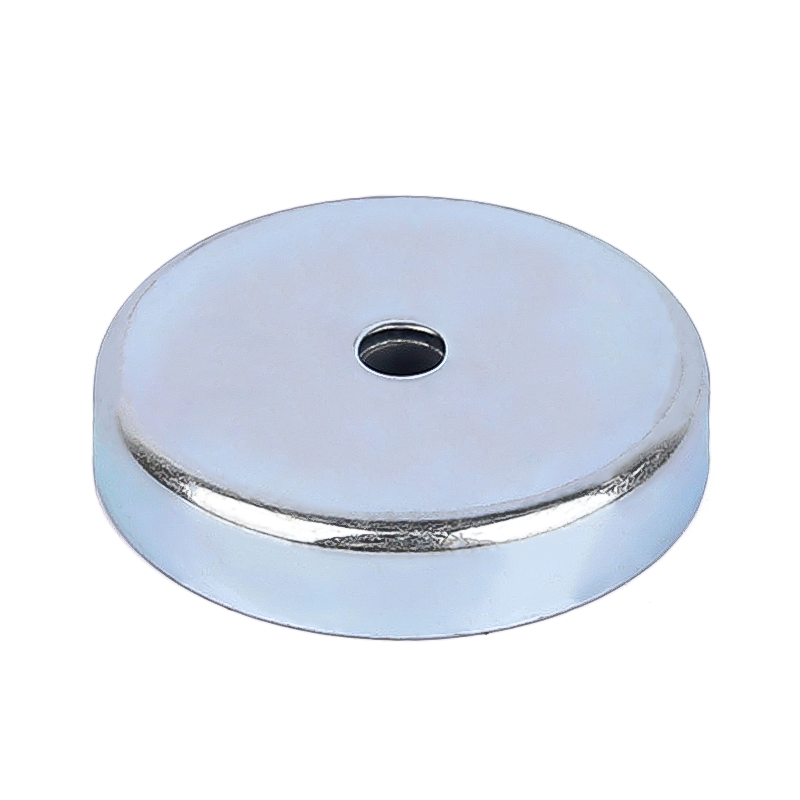

การประเมินแม่เหล็กหม้อแบบเกลียวภายนอก (สตั๊ด): กรณีการใช้งานและข้อจำกัด

การออกแบบเกลียวภายนอกมีลักษณะโครงสร้างที่โดดเด่นเป็นพิเศษ พวกเขาใช้ก้านเกลียวตัวผู้ที่ยื่นออกมาซึ่งรู้จักกันทั่วไปว่าเป็นสตั๊ด ผู้ผลิตติดตั้งแกนนี้เข้ากับด้านบนของโครงเหล็กโดยตรง มันก่อตัวเป็นหน่วยเดียวต่อเนื่องและมั่นคง คุณไม่จำเป็นต้องมีสลักเกลียวแยกต่างหากในการติด การออกแบบที่บูรณาการนี้ช่วยลดความยุ่งยากในการใช้ฮาร์ดแวร์จำนวนมาก

หน่วยเหล่านี้มีความเป็นเลิศในสภาพแวดล้อมทางวิศวกรรมที่เฉพาะเจาะจงมาก พิจารณาเกณฑ์ความสำเร็จในอุดมคติต่อไปนี้สำหรับสตั๊ดภายนอก:

• สถานการณ์การติดตั้งผ่านรู คุณเพียงแค่สอดสตั๊ดผ่านฉากยึดโลหะแผ่นหรือแผงอะคริลิก จากนั้น ให้คุณยึดให้แน่นโดยใช้น็อตมาตรฐานและแหวนรองแบบแยกวงแหวน

• สายการประกอบที่รวดเร็ว การจัดการชิ้นส่วนที่รวมเข้าด้วยกันเพียงชิ้นเดียวช่วยประหยัดเวลาได้มาก พนักงานฝ่ายผลิตไม่จำเป็นต้องแยกโบลต์และแม่เหล็กแยกกันพร้อมกัน

• การติดตั้งรูตันในวัสดุทุติยภูมิ คุณสามารถร้อยสตั๊ดเข้ากับรูเกลียวได้โดยตรงในฟิกซ์เจอร์อะลูมิเนียมหรือพลาสติกขนาดใหญ่

ข้อจำกัดในการดำเนินการเกี่ยวข้องกับความแข็งแกร่งของมิติอย่างมาก มิติแกน z ยังคงคงที่อย่างสมบูรณ์ แกนที่ยาวเกินไปมักต้องใช้การตัดทางกายภาพ หรือคุณอาจต้องใส่แหวนรองหรือสเปเซอร์หลายตัวเพื่ออุดช่องว่าง ในทางกลับกัน หากแกนสั้นเกินไป คุณจะสูญเสียความปลอดภัยทันที การยึดเกลียวไม่เพียงพอทำให้เกิดความล้มเหลวทางกลไกอย่างกะทันหันภายใต้ความเครียดที่หนักหน่วง คุณต้องวัดความหนาของแผงอย่างแม่นยำก่อนที่จะระบุความยาวของสตั๊ด

เมทริกซ์การตัดสินใจ: โหลดไดนามิกและบูรณาการทางกล

วิศวกรมักตีความข้อมูลแรงดึงแม่เหล็กผิด ตัวเลขแรงดึงที่โฆษณาถือว่ามีสภาวะที่เหมาะสมที่สุด พวกเขารับแรงฉุดโดยตรงในแนวตั้งฉาก พวกเขายังถือว่าวัสดุเป้าหมายเป็นแผ่นเหล็กแบนที่หนาและสมบูรณ์แบบ สภาวะในโลกแห่งความเป็นจริงไม่ค่อยตรงกับพารามิเตอร์ของห้องปฏิบัติการเหล่านี้ โหลดแรงเฉือนแสดงถึงไดนามิกทางกายภาพที่แตกต่างไปจากเดิมอย่างสิ้นเชิง มันเกิดขึ้นเมื่อแม่เหล็กเลื่อนลงบนพื้นผิวเหล็กแนวตั้ง แรงโน้มถ่วงจะดึงโหลดขนานกับหน้ายึด ในกรณีเหล่านี้ ความจุในการกักเก็บจะลดลงอย่างมาก โดยทั่วไปความสามารถในการรับแรงเฉือนจะเท่ากับเพียง 15% ถึง 20% ของแรงดึงโดยตรงสูงสุด

โหลดแบบไดนามิกส่งผลกระทบอย่างมากต่อการเชื่อมต่อแบบเธรดทั้งหมด การสั่นสะเทือนของเครื่องจักรอย่างต่อเนื่องอาจทำให้ชุดประกอบค่อยๆ คลายตัวเมื่อเวลาผ่านไป คุณควรใช้น้ำยาล็อคเกลียวในเชิงรุก สารประกอบที่มีความแข็งแรงปานกลางทำงานได้ดีที่สุดสำหรับการใช้งานส่วนใหญ่ แหวนรองล็อคแบบกลไกยังช่วยยึดข้อต่อให้แน่นหนาอย่างถาวร นอกจากนี้ เราขอแนะนำรุ่นเคลือบยางเป็นอย่างยิ่ง การเคลือบยางจะเพิ่มแรงเสียดทานที่พื้นผิวอย่างมาก แรงเสียดทานที่เพิ่มขึ้นนี้ช่วยป้องกันการหมุนและการเลื่อนลงโดยไม่พึงประสงค์

ความแม่นยำของขนาดยังคงไม่สามารถต่อรองได้สำหรับการผสานรวมที่แน่นหนา คุณต้องตรวจสอบมาตรฐานเกลียวเมตริก ISO อย่างระมัดระวังเสมอ มองหาชื่อที่แน่นอน เช่น M3, M4, M6 หรือ M8 ก่อนสั่งซื้อ คุณต้องคำนึงถึงเกณฑ์ความคลาดเคลื่อนของถ้วยเหล็กมาตรฐานด้วย ด้ายที่หลวมจะทำให้การยึดโครงสร้างทั้งหมดลดลง ต้องการพิกัดความเผื่อในการตัดเฉือนที่เข้มงวดจากซัพพลายเออร์เสมอ

แผนภูมิความสามารถในการรับน้ำหนักและการตอบโต้

การเลือกใช้วัสดุ: ปรับสมดุลความแรงของแม่เหล็กและสิ่งแวดล้อม

การเลือกวัสดุแม่เหล็กที่ถูกต้องจะกำหนดความสำเร็จของโครงการในระยะยาว นีโอไดเมียม (NdFeB) แสดงถึงมาตรฐานอุตสาหกรรมที่ไม่มีปัญหาสำหรับข้อกำหนดด้านความแข็งแรงสูง มันให้พลังการยึดเกาะอันยิ่งใหญ่ภายในพื้นที่ที่มีขนาดกะทัดรัดมาก สิ่งนี้ทำให้เหมาะอย่างยิ่งเมื่อมีการจำกัดการกวาดล้างทางกายภาพอย่างเข้มงวด ช่วยให้คุณสามารถออกแบบแอสเซมบลีที่เล็กลงและเบาลงได้

อย่างไรก็ตาม เฟอร์ไรต์ (เซรามิก) เป็นทางเลือกที่คุ้มค่าอย่างมาก ทำงานได้ดีเป็นพิเศษในสภาพแวดล้อมที่มีอุณหภูมิสูงซึ่งนีโอไดเมียมไม่ทำงาน เลือกเฟอร์ไรต์เมื่อข้อจำกัดด้านขนาดทางกายภาพมีน้อยมาก ใช้พื้นที่มากกว่าแต่ให้ความคุ้มค่าและเสถียรภาพทางความร้อนที่ดีเยี่ยม

ความเสื่อมโทรมของสิ่งแวดล้อมทำให้ส่วนประกอบที่ระบุไม่ดีเสียหายอย่างรวดเร็ว ความชื้นและสารเคมีที่รุนแรงจะสลายวัสดุแม่เหล็กดิบอย่างรวดเร็ว สภาพแวดล้อมการทำงานที่ต้องการจะต้องกำหนดข้อกำหนดในการเคลือบของคุณ การชุบ Ni-Cu-Ni (นิกเกิล-ทองแดง-นิกเกิล) มาตรฐานทำงานได้ดีเป็นพิเศษสำหรับการใช้งานภายในอาคารทั่วไป ให้ความต้านทานการกัดกร่อนขั้นพื้นฐานที่ดีเยี่ยม สำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรงหรือเปียก ให้เลือกตัวเลือกเคลือบยางแทน ให้การปกป้องพื้นผิวที่เหนือกว่าและป้องกันการซึมผ่านของความชื้นได้อย่างมีประสิทธิภาพ

คุณต้องปฏิบัติตามเพดานระบายความร้อนอย่างเคร่งครัด อุณหภูมิการทำงานที่เกินขีดจำกัดทำให้เกิดการสูญเสียสนามแม่เหล็กอย่างถาวร โดยทั่วไปเกรดนีโอไดเมียมมาตรฐานจะเสื่อมสภาพอย่างรวดเร็วที่อุณหภูมิสูงกว่า 80°C (176°F) เมื่อความร้อนล้างอำนาจแม่เหล็กของวัสดุแล้ว การประกอบจะไม่ฟื้นคืนความแข็งแรงเดิมเมื่อเย็นตัวลง ตรวจสอบระดับเกรดอุณหภูมิเฉพาะเสมอ

กระบวนการประเมินวัสดุทีละขั้นตอน

1. คำนวณข้อจำกัดด้านพื้นที่ที่แน่นอนและขนาดพื้นที่สูงสุดของพื้นที่ประกอบของคุณ

2. กำหนดอุณหภูมิการทำงานโดยรอบสูงสุดสัมบูรณ์ที่ส่วนประกอบจะเผชิญ

3. ระบุองค์ประกอบที่มีฤทธิ์กัดกร่อนในสิ่งแวดล้อม รวมถึงความชื้นสูงหรือการสัมผัสสารเคมี

4. เลือกนีโอไดเมียมเพื่อความแข็งแรงสูงสุดในพื้นที่แคบ หรือเลือกเฟอร์ไรต์สำหรับการใช้งานที่มีความร้อนสูงโดยคำนึงถึงงบประมาณ

ตารางเปรียบเทียบวัสดุ

การตรวจสอบสถานะการจัดซื้อจัดจ้างและความเสี่ยงในการดำเนินการทั่วไป

วิศวกรมักจะดูถูกดูแคลนความเปราะบางทางกลของวัสดุแม่เหล็กเผาผนึก พวกเขาปฏิบัติต่อพวกมันอย่างผิดพลาดเหมือนเป็นส่วนประกอบที่เป็นเหล็กแข็ง โลหะเผาผนึกขาดความยืดหยุ่นของเหล็กมาตรฐานโดยธรรมชาติ การบิดเกลียวการเชื่อมต่อแบบเกลียวมากเกินไปถือเป็นข้อผิดพลาดร้ายแรงและพบบ่อย แรงหมุนที่มากเกินไปจะทำให้ถ้วยเหล็กที่อยู่รอบๆ บิดเบี้ยวได้ง่าย การบิดเบือนเล็กน้อยนี้ทำให้แม่เหล็กที่เปราะบางซึ่งยึดอยู่ภายในแตกสลายทันที คุณควรใช้ประแจทอร์คที่ปรับเทียบแล้วเสมอระหว่างการติดตั้ง กำหนดค่าแรงบิดสูงสุดที่เข้มงวดให้กับพนักงานในสายการผลิตของคุณ

การผสมโลหะที่ไม่เหมือนกันทำให้เกิดปัญหาร้ายแรงในระยะยาว สิ่งนี้จะกลายเป็นปัญหาโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่เปียกหรือมีความชื้นสูง ตัวอย่างเช่น การจับคู่สลักเกลียวสแตนเลสกับตัวเรือนชุบสังกะสีแบบมาตรฐานจะทำให้เกิดการกัดกร่อนของกัลวานิก โลหะที่ไม่เหมือนกันจะทำปฏิกิริยาทางเคมีเมื่อมีความชื้น ปฏิกิริยานี้เร่งการเกิดสนิมและทำให้โครงสร้างผุพังอย่างรวดเร็ว คุณสามารถลดความเสี่ยงนี้ได้อย่างง่ายดาย ใช้แหวนรองไนลอนหุ้มฉนวนเพื่อแยกโลหะ หรืออีกทางหนึ่ง ตรวจสอบความเข้ากันได้ของวัสดุโดยสมบูรณ์กับฮาร์ดแวร์ยึดทั้งหมด

อย่ายอมรับการกล่าวอ้างประสิทธิภาพที่คลุมเครือจากแหล่งที่มาที่ไม่ได้รับการยืนยัน คุณต้องใช้โปรโตคอลการตรวจสอบซัพพลายเออร์ที่เข้มงวด คัดเลือกเฉพาะซัพพลายเออร์ที่พร้อมแสดงกราฟแรงยึดที่ตรวจสอบได้ กราฟทางเทคนิคเหล่านี้จะต้องคำนึงถึงช่องว่างอากาศโดยเฉพาะอย่างชัดเจน นอกจากนี้ยังต้องแสดงประสิทธิภาพการลดลงตามความหนาของแผ่นเหล็กที่แตกต่างกัน นอกจากนี้ ยังต้องการการรับรองการปฏิบัติตามมาตรฐานอีกด้วย ตรวจสอบให้แน่ใจว่าส่วนประกอบทั้งหมดเป็นไปตามข้อกำหนด RoHS และ REACH อย่างเคร่งครัดก่อนที่จะสรุปการซื้อในปริมาณมาก

บทสรุป

การเลือกระหว่างการออกแบบเกลียวภายในและภายนอกนั้นขึ้นอยู่กับพารามิเตอร์ระยะห่างเชิงพื้นที่ คุณต้องจัดทำแผนผังการเข้าถึงการติดตั้งของคุณอย่างละเอียด และคำนวณทิศทางหลักของโหลดที่คุณใช้อย่างระมัดระวัง การตระหนักถึงความแตกต่างอย่างมากระหว่างแรงดึงโดยตรงและแรงเฉือนจะช่วยป้องกันความล้มเหลวของสนามที่ร้ายแรง

ขั้นตอนต่อไปของคุณต้องก้าวไปไกลกว่าเอกสารข้อมูลทางทฤษฎี เราขอแนะนำอย่างยิ่งให้ประเมินต้นแบบทางกายภาพในสภาพแวดล้อมการใช้งานจริงของคุณ ขอไฟล์ CAD ขนาดโดยละเอียดจากซัพพลายเออร์ที่มีคุณสมบัติเหมาะสมเพื่อตรวจสอบการรบกวนในการประกอบ เก็บตัวอย่างทางกายภาพไว้เพื่อทดสอบแรงดึงในโลกแห่งความเป็นจริง สุดท้ายนี้ ให้ทดสอบชุดประกอบเหล่านี้กับพื้นผิวเฉพาะการใช้งานของคุณโดยตรงเพื่อตรวจสอบขอบเขตความปลอดภัยของคุณอย่างละเอียด

คำถามที่พบบ่อย

ถาม: ฉันสามารถเครื่องจักรหรือร้อยด้ายหม้อแม่เหล็กด้วยตัวเองได้หรือไม่

ตอบ: เราไม่แนะนำเป็นอย่างยิ่ง การตัดเฉือนทำให้เกิดความร้อนเฉพาะจุดที่รุนแรง ความร้อนนี้จะทำให้วัสดุภายในละลายแม่เหล็กอย่างถาวรอย่างถาวร นอกจากนี้ การเจาะยังทำให้เกิดการสั่นสะเทือนที่รุนแรงอีกด้วย การสั่นสะเทือนเหล่านี้น่าจะทำให้แกนแม่เหล็กที่เปราะบางมากแตกกระจาย ส่งผลให้ส่วนประกอบนั้นไร้ประโยชน์โดยสิ้นเชิง

ถาม: เหตุใดหม้อแม่เหล็กแบบเกลียวจึงไม่สามารถรองรับน้ำหนักที่โฆษณาไว้ในใบสมัครของฉันได้

ตอบ: ตัวแปรหลายตัวทำให้เกิดประสิทธิภาพที่ต่ำกว่า คุณอาจติดมันเข้ากับโลหะเป้าหมายบางๆ ซึ่งจะทำให้อิ่มตัวอย่างรวดเร็ว พื้นผิวที่ไม่เรียบทำให้เกิดช่องว่างอากาศที่เป็นอันตราย สารเคลือบที่ทาสีทำหน้าที่เป็นตัวกั้นทางกายภาพ ส่งผลให้สนามแม่เหล็กอ่อนลงอย่างมาก สุดท้าย คุณอาจใช้แรงเฉือนแทนการดึงในแนวตั้งฉากโดยตรง

ถาม: จำนวนเกลียวขั้นต่ำที่จำเป็นสำหรับความปลอดภัยคือเท่าไร?

ตอบ: ใช้แนวทางปฏิบัติที่ดีที่สุดด้านกลไกมาตรฐานที่นี่ ตรวจสอบให้แน่ใจว่าการยึดเกลียวเท่ากับเส้นผ่านศูนย์กลางเต็มของสลักเกลียวหรือสตั๊ดเป็นอย่างน้อย อย่างไรก็ตาม ควรหลีกเลี่ยงการขันสลักเกลียวในหม้อเกลียวในอย่างเคร่งครัด การออกจากจุดต่ำสุดทำให้เกิดแรงกดดันมหาศาลที่ทำให้วัสดุภายในแตกร้าว

ถาม: แม่เหล็กหม้อแบบเกลียวเหมาะสำหรับการใช้งานกลางแจ้งหรือไม่?

ตอบ: ได้ แต่ต้องมีการคุ้มครองสิ่งแวดล้อมที่เหมาะสมเท่านั้น รุ่นมาตรฐานแบบดิบจะสึกกร่อนอย่างรวดเร็วท่ามกลางสายฝน เราขอแนะนำอย่างยิ่งให้เลือกแบบเคลือบโพลียูรีเทนหรือยาง หรือระบุตัวเรือนสแตนเลสเกรดมารีน การออกแบบพิเศษเหล่านี้ป้องกันการเกิดสนิมอย่างรุนแรงและป้องกันไม่ให้แม่เหล็กภายในบวม
