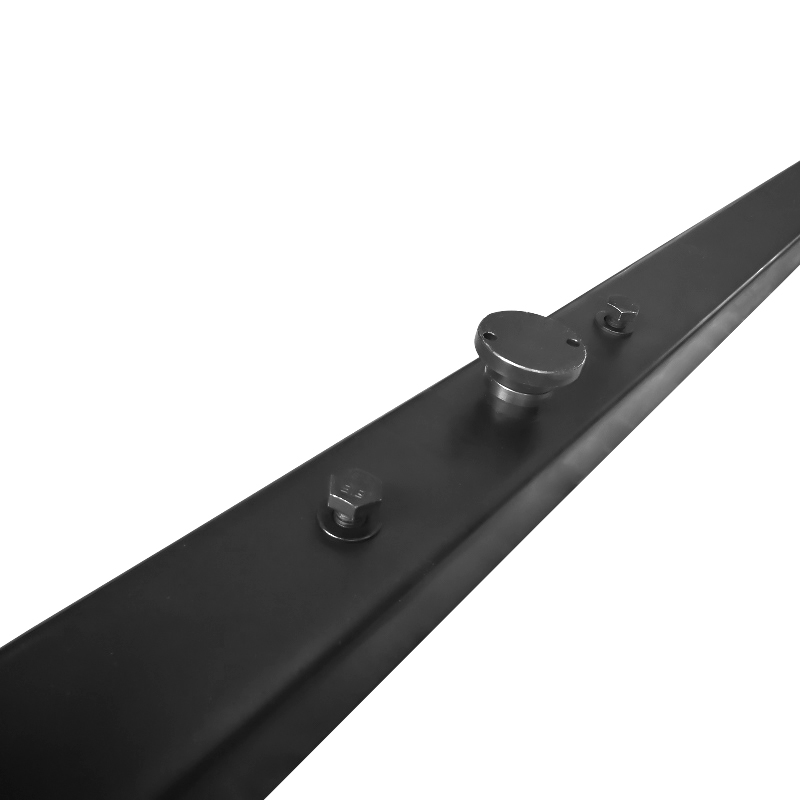

แม่เหล็กชัตเตอร์แรงสูง: ประโยชน์สำหรับการวางตำแหน่งแบบหล่อคอนกรีต

การสั่นสะเทือนความถี่สูงทำหน้าที่เป็นการทดสอบความเค้นขั้นสูงสุดในการผลิตคอนกรีตสำเร็จรูป มันจะเปิดเผยจุดอ่อนที่สุดในการตั้งค่าแบบหล่อของคุณทันที แม้แต่การขยับเพียงมิลลิเมตรเดียวในระหว่างการเทก็อาจทำให้แผงโครงสร้างทั้งหมดเสียหายได้ วิธีการวางตำแหน่งแบบเดิมมักอาศัยการเชื่อมแบบแข็งหรือการโบลต์แบบแมนนวลเพื่อยึดเฟรมให้แน่น การปฏิบัติเชิงรุกเหล่านี้ย่อมสร้างความเสียหายให้กับเตียงหล่อเหล็กราคาแพงเมื่อเวลาผ่านไป นอกจากนี้ยังสร้างปัญหาคอขวดในการผลิตจำนวนมาก ส่งผลให้หน่วยผลิตไม่ยอมรับ สิ้นเปลืองวัตถุดิบ และลงโทษการทำงานซ้ำอย่างหนัก คู่มือนี้จะแจกแจงรายละเอียดว่าการตรึงแม่เหล็กระดับเชิงพาณิชย์ช่วยแก้ปัญหาอุปสรรคด้านโครงสร้างและการปฏิบัติงานเหล่านี้ได้อย่างไร เราจะวิเคราะห์วิธีประเมินข้อกำหนดด้านประสิทธิภาพอย่างเหมาะสม นอกเหนือจากแรงดึงเพียงอย่างเดียว คุณจะได้เรียนรู้ขั้นตอนที่สามารถนำไปปฏิบัติได้เพื่อใช้กิจวัตรการบำรุงรักษาและเลือกระบบที่เหมาะสมที่สุดสำหรับพื้นที่การผลิตของคุณ

ประเด็นสำคัญ

• แม่เหล็กแรงกดชัตเตอร์ที่แข็งแกร่งช่วยลดความเสียหายของฐานหล่อและลดเวลาในการติดตั้งแบบหล่อได้ถึง 70%

• การประเมินจะต้องมุ่งเน้นไปที่ความต้านทานแรงเฉือนที่เกิดขึ้นจริงและอายุการใช้งานของวงจรแม่เหล็ก ไม่ใช่แค่โฆษณาแรงดึงในแนวตั้งเท่านั้น

• ความสำเร็จในการติดตั้งใช้งานขึ้นอยู่กับการฝึกอบรมผู้ปฏิบัติงานเป็นอย่างมากเกี่ยวกับระเบียบวิธีในการทำความสะอาดเพื่อป้องกันการซึมผ่านของคอนกรีตและการเสียรูปของปลอกหุ้ม

• การคัดเลือกจะต้องมีการตรวจสอบความถูกต้องของข้อมูลการทดสอบของซัพพลายเออร์ (แผนภูมิดึงออก) และระบบอะแดปเตอร์ที่ตรงกับรูปแบบไม้หรือเหล็กที่มีอยู่

การเอาชนะการแทนที่แบบหล่อในการผลิตชิ้นส่วนสำเร็จรูป

การยึดติดที่ไม่เพียงพอทำให้เกิดการรั่วไหลทางการเงินอย่างรุนแรงทั่วทั้งพื้นที่การผลิต เมื่อแบบหล่อเคลื่อนที่ระหว่างการเทคอนกรีตและการสั่นสะเทือน คุณจะต้องเผชิญกับผลที่ตามมาในทันทีและมีค่าใช้จ่ายสูง คอนกรีตเปียกจะทำให้เกิดแรงกดดันภายนอกอย่างมาก หากเฟรมคลี่คลาย แผงจะสูญเสียขนาดที่แม่นยำ

จากนั้นผู้ปฏิบัติงานจะต้องติดตั้งเครื่องเจียรมุมแบบพิเศษเพื่อแก้ไขขอบที่ไม่คลาดเคลื่อน บางครั้งข้อบกพร่องก็ลึกเกินไป ทีมงานจะต้องทำลายคอนกรีตทั้งยูนิตให้หมด ต้นทุนในการเทวัสดุซ้ำและการสูญเสียชั่วโมงการผลิตจะทำลายอัตรากำไรของโครงการอย่างรวดเร็ว คุณไม่สามารถทนต่อการขัดจังหวะอย่างต่อเนื่องเหล่านี้ได้

ในอดีต โรงงานอาศัยการเชื่อมและการโบลต์เพื่อยึดราวกั้นข้างเตียง เราต้องประเมินวิธีการแบบดั้งเดิมเหล่านี้อย่างเป็นกลางเพื่อทำความเข้าใจข้อบกพร่องของพวกเขา การเชื่อมสร้างความเสียหายถาวรให้กับโต๊ะเหล็กระดับพรีเมียม การเชื่อมทุกครั้งจะต้องมีการเจียรในภายหลังเพื่อขจัดตะกรัน ซึ่งจะค่อยๆ ลดความหนาของฐานลงไป การโบลต์แบบแมนนวลต้องใช้ชั่วโมงแรงงานสูงในการติดตั้งและการรื้อถอน นอกจากนี้ยังเกี่ยวข้องกับการเจาะรูซึ่งจะทำให้พื้นผิวการหล่อเกิดแผลเป็นอย่างถาวร ทั้งสองวิธีทำให้เกิดอันตรายด้านความปลอดภัยอย่างมากแก่ผู้ปฏิบัติงานของคุณ

การกำหนดความสำเร็จจำเป็นต้องมีการเปลี่ยนแปลงขั้นพื้นฐานในวิธีการ โซลูชันการกำหนดตำแหน่งที่ประสบความสำเร็จจะต้องดำเนินการอย่างรวดเร็วเพื่อรักษารอบเวลาให้ต่ำ ต้องรับประกันการยึดเกาะเป็นศูนย์ภายใต้การสั่นสะเทือนแบบไดนามิกที่รุนแรง สุดท้ายก็ต้องเสนอการปล่อยแบบไม่ทำลาย คุณจะได้รับความสมดุลที่สมบูรณ์แบบนี้โดยการบูรณา การแม่เหล็กชัตเตอร์ ที่แข็งแกร่ง เข้ากับสายการผลิตของคุณ พวกเขาปกป้องโครงสร้างพื้นฐานการหล่อราคาแพงของคุณในขณะที่เร่งการดำเนินงานรายวันได้อย่างมาก

กลไกหลัก: แรงแม่เหล็กชัตเตอร์ทำงานได้อย่างแข็งแกร่งเพียงใด

เพื่อใช้ประโยชน์จากคุณค่าของมันอย่างเต็มที่ คุณต้องเข้าใจว่าอุปกรณ์เหล่านี้ทำงานอย่างไร แกนหลักของ แม่เหล็กชัตเตอร์แรงสูงที่ เชื่อถือได้ คืออาร์เรย์แม่เหล็กภายใน ผู้ผลิตสร้างวงจรนี้โดยใช้บล็อกนีโอไดเมียมคุณภาพสูง (NdFeB) วิศวกรรมฟลักซ์แม่เหล็กที่ชาญฉลาดจะกำหนดทิศทางพลังงานตรงลงด้านล่าง การออกแบบนี้ช่วยลดพื้นที่เร่ร่อนให้เหลือน้อยที่สุดและสร้างการยึดเกาะที่ทรงพลังอย่างมากบนเตียงหล่อเหล็กโดยตรง

กลไกปุ่มกดควบคุมพลังงานดิบนี้อย่างปลอดภัยและมีประสิทธิภาพ ผู้ปฏิบัติงานกดปุ่มขนาดใหญ่และทนทานซึ่งอยู่ด้านบนของตัวเครื่อง การกระทำทางกายภาพอย่างง่ายนี้จะลดบล็อกแม่เหล็กลงจนกระทั่งสัมผัสกับพื้นผิวเหล็กจนสุด การปลดออกนั้นแม่นยำพอๆ กันและต้องใช้ความพยายามเพียงเล็กน้อย พนักงานใช้เครื่องมือคันโยกแบบพิเศษเพื่อยกปุ่มสำรองขึ้น สิ่งนี้จะทำให้วงจรแม่เหล็กขาดทันทีโดยไม่มีแรงกะทันหัน คุณหลีกเลี่ยงการงัด ทุบ หรือสร้างความเสียหายให้กับอุปกรณ์โดยสิ้นเชิง

ความสามารถในการปรับเปลี่ยนแบบหล่อทำให้เครื่องมือเหล่านี้มีความหลากหลายอย่างไม่น่าเชื่อสำหรับการดำเนินงานที่หลากหลาย พวกเขาไม่ค่อยทำงานเป็นหน่วยสแตนด์อโลน แต่จะผสานรวมเข้าด้วยกันอย่างแน่นหนาผ่านอะแดปเตอร์แคลมป์มาตรฐานหรือแบบกำหนดเอง ซึ่งหมายความว่าสอดคล้องกับขั้นตอนการทำงานที่มีอยู่ของคุณ

• รางเหล็ก: แม่เหล็กจะยึดเข้ากับโครงเหล็กแข็งโดยตรง ช่วยให้ยึดได้พอดี

• ขอบไม้: ขายึดแบบพิเศษช่วยให้สกรูกัดเข้ากับไม้ได้อย่างแน่นหนา

• รูปแบบไม้อัด: อะแดปเตอร์กว้างกระจายแรงกดจับอย่างสม่ำเสมอเพื่อป้องกันไม่ให้ไม้แตกร้าว

ความสามารถในการปรับตัวเชิงลึกนี้หมายความว่าคุณสามารถอัปเกรดกลยุทธ์การตรึงได้ทันที คุณไม่จำเป็นต้องเปลี่ยนสินค้าคงคลังของโปรไฟล์แบบหล่อทั้งหมด

ขนาดการประเมิน: ข้อมูลจำเพาะเทียบกับประสิทธิภาพจริง

ผู้ซื้อมักจะทำผิดพลาดร้ายแรงเมื่อตรวจสอบเอกสารข้อมูลจำเพาะทางเทคนิค โดยจะดูที่เมตริกพาดหัวเป็นหลัก: แรงดึงในแนวดิ่ง โดยทั่วไปคุณจะเห็นพิกัดที่น่าประทับใจ เช่น 900 กก. 1800 กก. หรือ 2100 กก. อย่างไรก็ตาม การดึงแนวตั้งเป็นเพียงการบอกเล่าเรื่องราวของประสิทธิภาพเพียงบางส่วนเท่านั้น แบบหล่อไม่ค่อยยกขึ้นตรงระหว่างการเทคอนกรีต

แรงสั่นสะเทือนดันแบบหล่อไปด้านข้างแทน แรงเฉือนคือตัวชี้วัดที่แท้จริงสำหรับความเสถียรในการปฏิบัติงาน วัดความต้านทานต่อการเลื่อนด้านข้าง หน่วยอาจมีแรงดึงในแนวตั้งขนาดใหญ่ แต่ยังคงเลื่อนภายใต้การสั่นสะเทือนแนวนอนที่รุนแรง คุณต้องประเมินข้อมูลแรงเฉือนเชิงประจักษ์เพื่อรับประกันประสิทธิภาพการลื่นเป็นศูนย์บนโต๊ะของคุณ

ความทนทานของปลอกทำหน้าที่เป็นมิติการประเมินที่สำคัญอีกประการหนึ่ง คุณต้องเลือกระหว่างตัวเรือนเหล็กกล้าคาร์บอนและสเตนเลสเป็นประจำ วัสดุแต่ละชิ้นนำเสนอข้อดีข้อเสียในการปฏิบัติงานโดยเฉพาะ

ขีดจำกัดด้านความร้อนและสิ่งแวดล้อมยังกำหนดประสิทธิภาพในระยะยาวอีกด้วย วิธีการบ่มแบบเร่ง เช่น การบ่มด้วยไอน้ำ จะทำให้อุณหภูมิโดยรอบเพิ่มสูงขึ้นอย่างมาก อาร์เรย์นีโอไดเมียมมีความเสี่ยงสูงต่อการล้างอำนาจแม่เหล็กเมื่อสัมผัสกับความร้อนจัด โดยทั่วไปแล้ว รุ่นมาตรฐานจะปิดที่อุณหภูมิ 80°C หากโรงงานของคุณมีอุณหภูมิเกินขีดจำกัดเหล่านี้ คุณต้องระบุรุ่นที่มีความร้อนสูง อุณหภูมิที่เกินเกณฑ์จะทำให้กำลังการกักเก็บลดลงอย่างถาวร นำไปสู่ความล้มเหลวที่ไม่คาดคิด

ความเป็นจริงของการนำไปปฏิบัติและความเสี่ยงในการบำรุงรักษา

แม้แต่เครื่องมือที่ออกแบบมาอย่างดีที่สุดก็ล้มเหลวหากไม่ได้รับการดูแลบนพื้นอย่างเหมาะสม ภัยคุกคามอันดับหนึ่งต่อการมีอายุยืนยาวคือการเข้ามาอย่างเป็นรูปธรรม สารละลายมักจะกระเด็นไปที่ปลอกด้านนอกในระหว่างการเทอย่างรวดเร็ว หากคอนกรีตเปียกเข้าไปในกลไกปุ่มภายใน จะแข็งตัวอย่างรวดเร็ว การอุดตันนี้ทำให้สปริงภายในและบล็อกแม่เหล็กยึดแน่น

โปรโตคอลการบำรุงรักษาตามปกติช่วยลดความเสี่ยงในการปฏิบัติงานนี้โดยสิ้นเชิง เราขอแนะนำอย่างยิ่งให้ใช้ขั้นตอนการทำงานที่เข้มงวดในแต่ละวันสำหรับผู้ปฏิบัติงานของคุณ

1. ขูดทันที: ขจัดสารละลายเปียกออกจากปลอกด้วยที่ขูดพลาสติกก่อนที่จะแข็งตัว

2. ทาน้ำมันรีลีส: ทาน้ำมันที่เปลือกด้านนอกเบาๆ ทุกวันเพื่อป้องกันการยึดเกาะของคอนกรีตใหม่

3. ตรวจสอบกลไก: ตรวจสอบให้แน่ใจว่าปุ่มกดเคลื่อนที่ได้อย่างอิสระโดยไม่มีเสียงบด

4. ใช้เครื่องมือที่เหมาะสม: ใช้คันโยกปลดล็อคที่กำหนดเสมอ อย่ากดปุ่มแรงๆ ด้วยค้อนหนักๆ

ความคาดหวังเกี่ยวกับอายุการใช้งานขึ้นอยู่กับแนวทางปฏิบัติในการจัดการและจัดเก็บเกือบทั้งหมด แกนนีโอไดเมียมภายในจะสลายตัวช้ามากในช่วงหลายทศวรรษภายใต้สภาวะปกติ การสึกหรอของกลไกทำให้อุปกรณ์เหล่านี้ตายเร็วกว่าการสูญเสียสนามแม่เหล็กตามธรรมชาติ การจัดเก็บที่เหมาะสมยังคงเป็นสิ่งสำคัญ คุณควรจัดเก็บอุปกรณ์เหล่านี้โดยถอดแผงแม่เหล็กออกอย่างปลอดภัยเสมอ การปล่อยให้พวกมันทำงานอย่างถาวรบนชั้นวางโลหะจะทำให้สปริงภายในตึงเครียดเมื่อเวลาผ่านไป

ขั้นตอนถัดไปในการคัดเลือกลอจิกและการจัดซื้อจัดจ้าง

การเปลี่ยนไปใช้การวางตำแหน่งแบบแม่เหล็กจำเป็นต้องมีการจัดซื้อเชิงกลยุทธ์และอิงหลักฐานเชิงประจักษ์ อย่าตัดสินใจซื้อโดยใช้โบรชัวร์เคลือบเงาเพียงอย่างเดียว คุณต้องมีตัวชี้วัดที่ได้รับการพิสูจน์แล้วเพื่อปรับค่าใช้จ่ายด้านทุน

ขั้นแรก แนะนำให้ผู้ซื้อของคุณตรวจสอบการเรียกร้องของซัพพลายเออร์อย่างเคร่งครัด ขอรายงานการทดสอบแรงดึงเชิงประจักษ์สำหรับทุกรุ่น ขอใบรับรองวัสดุโดยระบุเกรดที่แน่นอนของแกนนีโอไดเมียม ซัพพลายเออร์ที่โปร่งใสและน่าเชื่อถือจะจัดทำแผนภูมิแบบดึงออกพร้อม แผนภูมิเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความต้านทานแรงเฉือนที่เกิดขึ้นจริงต่อความหนาของพื้นผิวเหล็กที่แตกต่างกัน

ประการที่สอง ดำเนินการ Proof of Concept (PoC) อย่างละเอียด เราขอแนะนำให้สั่งซื้อชุดเล็กสำหรับการทดสอบนำร่องที่มีการควบคุมในระดับสูง ปรับใช้บนเตียงหล่อแบบแอคทีฟเดี่ยว ตรวจสอบประสิทธิภาพที่แน่นอนภายใต้ความถี่การสั่นสะเทือนของโรงงานมาตรฐานของคุณ วัดความต้านทานแรงเฉือนจริงแบบไดนามิก ระยะนำร่องที่สำคัญนี้จะเปิดเผยปัญหาความเข้ากันได้ที่ซ่อนอยู่ก่อนที่คุณจะตัดสินใจเปิดตัวครั้งใหญ่ทั่วทั้งโรงงาน

ประการที่สาม ทำการตรวจสอบความเข้ากันได้ของอะแดปเตอร์อย่างครอบคลุม แนะนำให้ทีมจัดซื้อของคุณจัดทำแผนผังโปรไฟล์แบบหล่อที่มีอยู่ทั้งหมดไว้ล่วงหน้า สังเกตความสูง วัสดุฐาน และความหนาของริมฝีปากที่แม่นยำของทุกเฟรม คุณต้องจับคู่โปรไฟล์เฉพาะเหล่านี้กับอะแดปเตอร์แคลมป์ที่ถูกต้อง การทำให้รุ่นเฉพาะเป็นมาตรฐานจะใช้ได้ก็ต่อเมื่ออะแดปเตอร์เชิงกลพอดีกับเฟรมของคุณอย่างแนบเนียนเท่านั้น การทำตามขั้นตอนโดยเจตนาเหล่านี้รับประกันการอัปเกรดการดำเนินงานที่ราบรื่นและให้ผลกำไรสูง

บทสรุป

การอัปเกรดเป็นการวางตำแหน่งแม่เหล็กความจุสูงจะเปลี่ยนแปลงการดำเนินงานคอนกรีตสำเร็จรูปอย่างรุนแรง ช่วยลดค่าใช้จ่ายด้านแรงงานที่น่าเบื่อได้อย่างมาก ในขณะเดียวกันก็ปกป้องเตียงหล่อเหล็กอันมีค่าของคุณจากความเสียหายจากการเชื่อมอย่างถาวร ความสำเร็จทั้งหมดขึ้นอยู่กับการจัดระดับแรงดึงที่แน่นอนให้สอดคล้องกับการสั่นสะเทือนของโรงงานและความสูงของแบบหล่อเฉพาะของคุณ นอกจากนี้ยังต้องมีการบังคับใช้วินัยในการบำรุงรักษารายวันที่เข้มงวดกับพนักงานทั้งหมดของคุณเพื่อป้องกันการซึมผ่านอย่างเป็นรูปธรรม

ทำตามขั้นตอนถัดไปที่สามารถดำเนินการได้ตั้งแต่วันนี้:

• ตรวจสอบเวลาการตั้งค่าปัจจุบันของคุณและติดตามต้นทุนการทำงานซ้ำที่เกิดจากการเลื่อนแบบหล่ออย่างแม่นยำ

• ขอเอกสารข้อมูลทางเทคนิคโดยละเอียดและแผนภูมิการทดสอบแรงเฉือนเชิงประจักษ์จากซัพพลายเออร์ที่ได้รับการตรวจสอบแล้ว

• สั่งซื้อหน่วยตัวอย่างขนาดเล็กเพื่อทำการทดสอบนำร่องแบบเรียลไทม์บนโต๊ะหล่อที่ท้าทายที่สุดของคุณ

คำถามที่พบบ่อย

ถาม: ฉันต้องใช้แม่เหล็กชัตเตอร์ขนาดใดสำหรับแผ่นผนังสำเร็จรูปมาตรฐาน

ตอบ: ขนาดของคุณขึ้นอยู่กับความสูงของแบบหล่อและปริมาตรคอนกรีตทั้งหมด องค์ประกอบที่มีรายละเอียดต่ำ เช่น แผ่นคอนกรีตครึ่งแผ่น โดยทั่วไปต้องใช้แรงดึง 900 กก. ถึง 1,000 กก. ผนังทึบขนาดใหญ่หรือองค์ประกอบโครงสร้างหนาต้องการความจุที่สูงกว่า ซึ่งมักจะอยู่ที่ 1,800 กก. หรือ 2,100 กก. คำนวณแรงกดแนวนอนที่กระทำโดยคอนกรีตเปียกทุกครั้งเพื่อให้แน่ใจว่ามีความต้านทานแรงเฉือนเพียงพอ

ถาม: สามารถใช้แม่เหล็กชัตเตอร์กับแบบหล่อไม้ได้หรือไม่?

ตอบ: ได้ พวกมันทำงานได้ดีเป็นพิเศษกับแบบหล่อไม้ คุณไม่สามารถติดเข้ากับไม้โดยตรงได้ ดังนั้นจึงใช้ขายึดแบบพิเศษ อะแดปเตอร์เหล่านี้ขันสกรูเข้ากับขอบไม้หรือแผ่นรองหลังไม้อัดอย่างแน่นหนา จากนั้นอุปกรณ์จะล็อคอะแดปเตอร์และโครงไม้ที่แนบมากับเตียงหล่อเหล็กอย่างแน่นหนา

ถาม: จำเป็นต้องเปลี่ยนแม่เหล็กนีโอไดเมียมในโรงงานสำเร็จรูปบ่อยแค่ไหน?

ตอบ: คุณไม่ค่อยได้เปลี่ยนอุปกรณ์เหล่านี้เนื่องจากการสูญเสียแรงแม่เหล็ก ซึ่งใช้เวลานานหลายสิบปีภายใต้สภาวะปกติ ลำดับเวลาในการเปลี่ยนจะขึ้นอยู่กับการสึกหรอทางกลของกลไกตัวเรือนและปุ่มอย่างเคร่งครัด หากผู้ปฏิบัติงานหลีกเลี่ยงการกระแทกด้วยค้อนและป้องกันการซึมของคอนกรีต อุปกรณ์คุณภาพสูงจะสามารถใช้งานได้นานหลายปีโดยไม่มีปัญหา

ถาม: การสั่นสะเทือนความถี่สูงส่งผลต่อแรงยึดของแม่เหล็กหรือไม่

ตอบ: การสั่นสะเทือนความถี่สูงจะทดสอบความสามารถในการจับยึดแบบไดนามิกอย่างรุนแรง แม้ว่าแรงดึงคงที่จะยังคงสูง แต่การสั่นสะเทือนที่รุนแรงอาจทำให้เกิดการเลื่อนด้านข้างได้หากความต้านทานแรงเฉือนไม่เพียงพอ สภาพแวดล้อมแบบไดนามิกนี้ตอกย้ำความจำเป็นสำหรับโมเดล "แรงสูง" ที่ออกแบบมาโดยเฉพาะเพื่อต้านทานแรงเฉือนที่สูงมากและป้องกันการเคลื่อนตัว
