ควรวางแม่เหล็กชัตเตอร์เพื่อป้องกันการเคลื่อนที่ของแบบหล่ออย่างไร

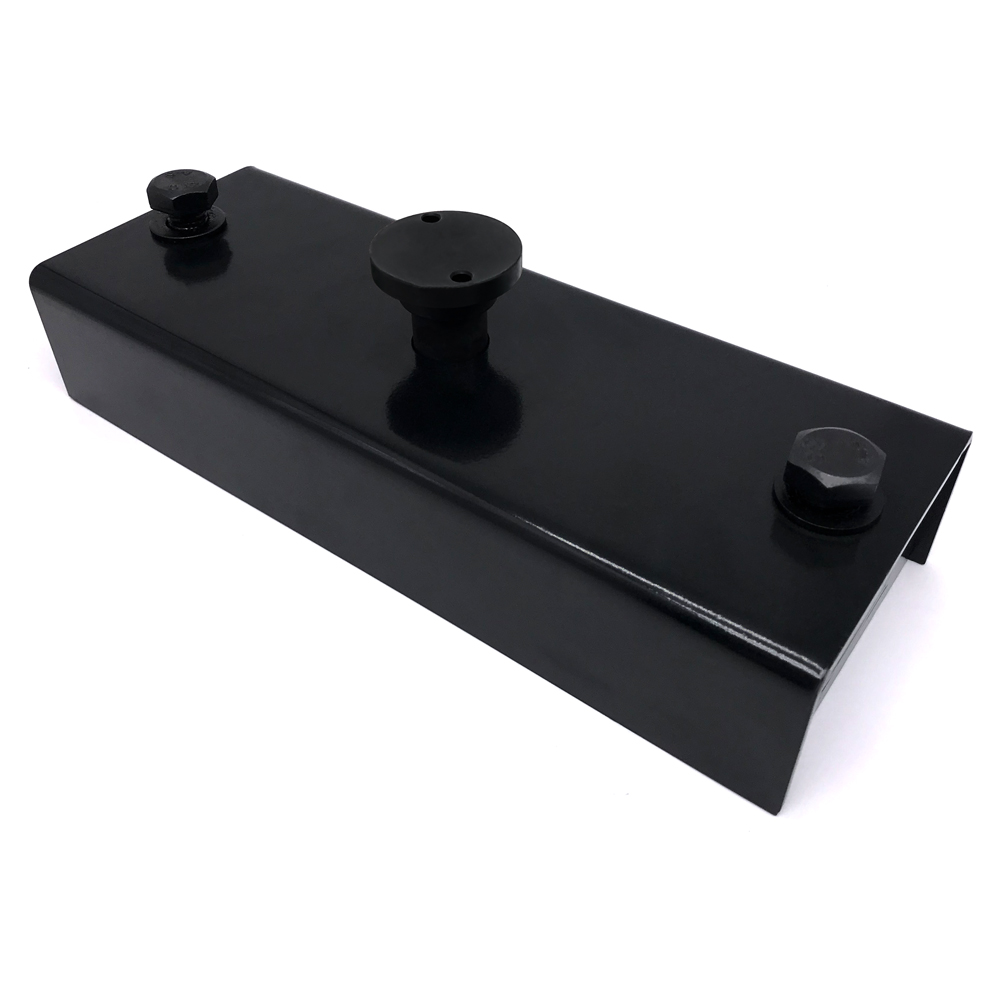

การเลื่อนแบบหล่อทำให้เกิดจุดล้มเหลวที่สำคัญในการผลิตคอนกรีตสำเร็จรูป การเปลี่ยนแปลงที่ไม่คาดคิดเหล่านี้นำไปสู่ความไม่ถูกต้องของขนาดอย่างรุนแรง การสิ้นเปลืองวัสดุจำนวนมาก และอันตรายร้ายแรงต่อความปลอดภัยของโรงงาน ผู้จัดการโรงงานทราบดีถึงความยุ่งยากนี้ คุณภาพสูง แม่เหล็กชัตเตอร์ ให้พลังในการยึดเกาะอันมหาศาล อย่างไรก็ตาม ประสิทธิภาพขึ้นอยู่กับการวางตำแหน่งเชิงพื้นที่ที่แม่นยำ สภาพพื้นผิวที่สะอาด และการคำนวณโหลดที่แม่นยำ การวางแนวที่ไม่ตรงอาจทำให้กระบวนการหล่อทั้งหมดเสียหายได้

บทความนี้นำเสนอกรอบการทำงานที่เข้มงวดและได้รับการสนับสนุนทางวิศวกรรมสำหรับการคำนวณระยะห่างแม่เหล็กที่เหมาะสมที่สุด เราสำรวจเทคนิคที่ได้รับการพิสูจน์แล้วเพื่อช่วยให้คุณหลีกเลี่ยงความล้มเหลวในการติดตั้งทั่วไปในโรงงาน คุณจะได้เรียนรู้วิธีเลือกข้อมูลจำเพาะแม่เหล็กที่เหมาะสมซึ่งปรับให้เหมาะกับความต้องการในการผลิตเฉพาะของคุณ โดยการปฏิบัติตามแนวทางเหล่านี้ คุณสามารถรับประกันได้ว่าแบบหล่อจะเคลื่อนที่เป็นศูนย์แม้ในระหว่างการเทคอนกรีตที่มีการสั่นสะเทือนสูงอย่างรุนแรง

ประเด็นสำคัญ

• อัตราส่วนตำแหน่ง: ระยะห่างมาตรฐานสำหรับแม่เหล็กชัตเตอร์โดยทั่วไปจะอยู่ระหว่าง 1 ถึง 1.5 เมตร ซึ่งกำหนดอย่างเคร่งครัดโดยความสูงของแบบหล่อและความเข้มของการสั่นของคอนกรีต

• แรงเทียบกับโหลด: แรงยึดแม่เหล็กที่อ้างสิทธิ์ (เช่น 900 กก., 2100 กก.) จะต้องลดลง 20-30% ในสถานการณ์จริงเพื่อพิจารณาถึงการเสื่อมสภาพของเตียงเหล็กและตะกรันคอนกรีต

• โซนวิกฤต: มุม ข้อต่อ และขอบด้านล่างที่มีแรงดันสูงจำเป็นต้องมีกลยุทธ์การวางตำแหน่งเสริมเพื่อต่อต้านแรงดันอุทกสถิต

• ตรรกะในการจัดซื้อจัดจ้าง: การประเมินแม่เหล็กชัตเตอร์ของอาคารนั้นนอกเหนือไปจากความแรงของแม่เหล็กดิบ อายุการใช้งานยาวนานขึ้นอยู่กับกลไกสปริงภายใน ความทนทานของเคส และความง่ายในการบำรุงรักษา

ฟิสิกส์ของการเคลื่อนที่แบบหล่อ: เหตุใดการวางตำแหน่งจึงมีความสำคัญ

การระเบิดของแบบหล่อทำให้เกิดการสูญเสียทางการเงินที่สำคัญในโรงงานคอนกรีตสำเร็จรูป เมื่อโปรไฟล์เลื่อนเพียงไม่กี่มิลลิเมตร ชิ้นส่วนสำเร็จรูปทั้งหมดมักจะถูกปฏิเสธ การทำงานซ้ำต้องใช้ชั่วโมงแรงงานที่มีราคาแพง คอนกรีตที่สูญเปล่าทำให้ต้นทุนการผลิตสูงขึ้นโดยตรง คุณต้องเข้าใจแรงทางกายภาพที่เกิดขึ้นเพื่อป้องกันการเปลี่ยนแปลงเล็กๆ น้อยๆ ที่มีค่าใช้จ่ายสูงเหล่านี้

คอนกรีตเปียกมีพฤติกรรมเหมือนกับของเหลวที่มีความหนาแน่นสูง ขณะที่คุณเทลงในแม่พิมพ์ มันจะออกแรงกดไฮโดรสแตติกด้านนอกอย่างรุนแรงต่อราวกั้นข้างเตียง แรงดันภายนอกนี้จะเพิ่มขึ้นอย่างรวดเร็วในระหว่างระยะการสั่นสะเทือนทางกล เครื่องสั่นจะทำให้ส่วนผสมคอนกรีตกลายเป็นของเหลวเพื่อขจัดฟองอากาศ การทำให้กลายเป็นของเหลวนี้จะช่วยลดแรงเสียดทานภายในภายในส่วนผสมชั่วคราว ด้วยเหตุนี้ คอนกรีตของไหลจึงดันออกไปด้านนอกกับแบบหล่อด้วยแรงสูงสุด

ผู้ปฏิบัติงานจำนวนมากเข้าใจผิดเกี่ยวกับความสัมพันธ์ระหว่างแรงดึงแม่เหล็กและความต้านทานการเลื่อน ความเข้าใจผิดนี้ทำให้เกิดช่องว่างการยึดเกาะที่เป็นอันตราย แม่เหล็กที่รับแรงดึงแนวตั้ง 900 กก. ไม่มีความต้านทานแรงเฉือน 900 กก. ความต้านทานแรงเฉือนป้องกันการเลื่อนในแนวนอน ความต้านทานการเลื่อนตามจริงมักจะวัดเพียง 20% ถึง 30% ของแรงดึงในแนวตั้ง กลยุทธ์การวางตำแหน่งที่เหมาะสมจะชดเชยความแตกต่างที่รุนแรงนี้ในทางคณิตศาสตร์

ตารางที่ 1: แรงดึงเทียบกับความต้านทานแรงเฉือนในโลกแห่งความเป็นจริง

ขั้นตอนการปฏิบัติงานมาตรฐานสำหรับการกำหนดตำแหน่งแม่เหล็กชัตเตอร์

การกำหนดแนวทางระยะห่างที่เข้มงวดเป็นรากฐานของความมั่นคงของแบบหล่อ กรอบงานพื้นฐานของคุณจะต้องคำนึงถึงความสูงขององค์ประกอบ ความหนา และความหนาแน่นของคอนกรีต การจัดวางแบบจับจดย่อมนำไปสู่จุดอ่อนในโปรไฟล์อย่างหลีกเลี่ยงไม่ได้

องค์ประกอบผนังเชิงเส้น

องค์ประกอบความสูงมาตรฐานสูงสุด 400 มม. ต้องใช้แนวทางที่เฉพาะเจาะจงและสม่ำเสมอ คุณควรแนะนำให้ทีมวางแม่เหล็กทุกๆ 1,000 มม. ถึง 1,500 มม. ตามแนวผนัง ระยะห่างนี้กระจายแรงดันอุทกสถิตอย่างสม่ำเสมอทั่วทั้งรางเหล็ก วัดจากจุดศูนย์กลางของแม่เหล็กอันหนึ่งไปยังอีกอันหนึ่งเสมอ อย่าเว้นช่องว่างขนาดใหญ่กว่า 1,500 มม. ไม่ว่าในกรณีใด ๆ

เทผนังสูงและเทหนัก

องค์ประกอบที่มีความหนาเกิน 400 มม. จะสร้างแรงภายนอกจำนวนมาก การเว้นวรรคมาตรฐานจะล้มเหลวที่นี่ คุณต้องลดระยะห่างระหว่างแม่เหล็กลงเหลือ 500 มม. หรือ 750 มม. หรือคุณสามารถใช้รุ่นความจุสูงกว่าที่ออกแบบมาสำหรับการใช้งานหนักได้ การเพิ่มความถี่ในการวางตำแหน่งเป็นสองเท่าจะสร้างสิ่งกีดขวางที่แข็งแกร่งและทนทานต่อของเหลวคอนกรีตแรงดันสูง

แนวปฏิบัติที่ดีที่สุดสำหรับมุม: มุมและข้อต่อทำหน้าที่เป็นโซนเสี่ยงต่อความเครียดสูง คอนกรีตจะเคลื่อนเข้าสู่ทางแยกเหล่านี้โดยธรรมชาติ คุณต้องวางแม่เหล็กให้ห่างจากมุมแบบหล่อใดๆ อย่างแม่นยำ 150 มม. ถึง 200 มม. การเสริมแรงแบบกำหนดเป้าหมายนี้ป้องกันการตกขอบและการระเบิดมุมที่รุนแรง

การยึดมั่นในขั้นตอนการทำงานทางกลที่เข้มงวดทำให้มั่นใจได้ถึงการสัมผัสทางแม่เหล็กสูงสุด ผู้ปฏิบัติงานควรจดจำลำดับการปฏิบัติงานนี้:

1. ทำความสะอาดพื้นที่เป้าหมาย: กวาดพื้นหล่อเหล็กเพื่อขจัดเศษคอนกรีตทั้งหมด

2. วางตำแหน่งโปรไฟล์: วางราวกั้นข้างเตียงให้ตรงกับเส้นชอล์ก

3. วางอุปกรณ์: ลดแม่เหล็กลงเบาๆ ให้อยู่ในตำแหน่งด้านหลังราง

4. เปิดใช้งานกลไก: กดปุ่มอย่างแน่นหนาเพื่อยึดบล็อกแม่เหล็กเข้ากับโต๊ะ

5. ตรวจสอบการสัมผัส: ตรวจสอบฐานเพื่อให้แน่ใจว่าไม่มีช่องว่างระหว่างแม่เหล็กและเตียงเหล็ก

การจับคู่แรงจับยึดกับข้อมูลจำเพาะของแบบหล่อ (กรอบการประเมิน)

การเลือกแม่เหล็กที่ถูกต้องต้องใช้การคำนวณที่แม่นยำ คุณไม่สามารถเดาความแข็งแกร่งที่ต้องการได้ ขั้นแรก ให้ประเมินความหนาแน่นคอนกรีตของส่วนผสมเฉพาะของคุณ จากนั้นคำนวณอัตราการเทที่ต้องการ การเทที่เร็วขึ้นจะสร้างแรงดันทันทีที่สูงขึ้น สุดท้าย ประเมินค่าสัมประสิทธิ์แรงเสียดทานของเบดหล่อ เตียงที่เรียบและทาน้ำมันหนักจะให้แรงเสียดทานน้อยกว่าพื้นผิวเหล็กดิบมาก

มาตรฐานอุตสาหกรรมแบ่งเครื่องมือเหล่านี้ออกเป็นระดับความจุที่แตกต่างกันตามแรงดึงในแนวดิ่ง คุณควรจัดหมวดหมู่สินค้าคงคลังของคุณเพื่อให้ตรงกับการใช้งานในโรงงานเฉพาะ:

• งานเบา (450 กก. - 600 กก.): อุปกรณ์เหล่านี้รับมือกับงานที่มีความเครียดต่ำได้อย่างสมบูรณ์แบบ เหมาะอย่างยิ่งสำหรับการยึดลบมุม บล็อคหน้าต่าง กรอบประตู และแผงตกแต่งแบบบาง

• งานปานกลางถึงงานหนัก (900กก. - 1350กก.): สิ่งเหล่านี้แสดงถึงระดับการใช้งานมาตรฐาน คุณจะใช้สิ่งเหล่านี้กับแผ่นผนังทั่วไปและองค์ประกอบโครงสร้างมาตรฐานเป็นหลัก

• ใช้งานหนักมาก (1800 กก. - 2100 กก.+): คุณต้องมีอุปกรณ์ขนาดใหญ่เหล่านี้สำหรับองค์ประกอบโครงสร้างพื้นฐานขนาดใหญ่ นอกจากนี้ยังยึดแบบหล่อไว้อย่างปลอดภัยในระหว่างสถานการณ์ที่มีการสั่นสะเทือนสูงเป็นพิเศษ เช่น การผลิตคานสะพาน

เราขอแนะนำอย่างยิ่งให้ผู้ซื้อขอใบรับรองการทดสอบแรงดึงที่เป็นอิสระจากซัพพลายเออร์ของตน ผู้ผลิตหลายรายเกินความสามารถด้านแรงเฉือนเพื่อให้ขายได้รวดเร็ว พวกเขามักจะโฆษณาแรงดึงแนวตั้งสูงสุดโดยไม่ต้องทำการทดสอบแรงเฉือนในโลกแห่งความเป็นจริง ต้องมีเอกสารหลักฐานการทดสอบก่อนที่จะอนุมัติการซื้อจำนวนมากเสมอ

ความเสี่ยงในการติดตั้งทั่วไปที่อาจส่งผลต่อการยึดเกาะของแม่เหล็ก

แม้แต่แม่เหล็กที่แรงที่สุดก็ยังล้มเหลวหากผู้ปฏิบัติงานละเลยโปรโตคอลการติดตั้งพื้นฐาน ความเสี่ยงที่แพร่หลายที่สุดเกี่ยวข้องกับการปนเปื้อนบนพื้นผิว ตะกรันคอนกรีต สะเก็ดสนิม หรือน้ำมันที่ปล่อยออกมาส่วนเกินมักเคลือบเบดหล่อ เศษเล็กเศษน้อยเพียง 1 มม. ที่ติดอยู่ใต้แม่เหล็กจะลดกำลังการยึดติดลงอย่างมาก ปรากฏการณ์นี้เรียกว่าเอฟเฟกต์ช่องว่างอากาศ ทำลายวงจรแม่เหล็ก สนามแม่เหล็กไม่สามารถทะลุผ่านเศษซากได้ ทำให้เครื่องมือไม่มีประโยชน์ต่อแรงกดด้านข้าง

ความหนาของเตียงที่ไม่เข้ากันถือเป็นอันตรายที่ซ่อนอยู่อีกประการหนึ่ง แม่เหล็กกำลังแรงจำเป็นต้องมีมวลเหล็กเพียงพอในการทำให้วงจรแม่เหล็กอิ่มตัวเต็มที่ หากคุณใช้แม่เหล็กน้ำหนัก 2100 กก. บนโต๊ะเหล็กบางที่มีความหนาไม่เกิน 10 มม. สนามแม่เหล็กจะทะลุผ่านโต๊ะโดยตรง แม่เหล็กไม่สามารถจับโลหะบาง ๆ ได้แน่นหนา การขาดความอิ่มตัวนี้นำไปสู่การเปลี่ยนแบบหล่อโดยไม่คาดคิดโดยตรง

การเสื่อมสภาพทางกลจะค่อยๆ ทำลายความน่าเชื่อถือเมื่อเวลาผ่านไป คนงานในโรงงานมักใช้ค้อนเหล็กเพื่อกดปุ่มเปิดใช้งาน การกระแทกที่รุนแรงนี้สร้างความเสียหายให้กับแกนนีโอไดเมียมที่เปราะบางซึ่งซ่อนอยู่ภายใน นอกจากนี้ยังทำให้กลไกสปริงภายในบิดเบี้ยวอีกด้วย คุณต้องฝึกอบรมผู้ปฏิบัติงานให้ใช้เครื่องมือคันโยกที่เหมาะสมสำหรับการมีส่วนร่วมและการปลด การตอกจะค่อยๆ เปลี่ยนอุปกรณ์อันทรงพลังให้กลายเป็นความรับผิดที่อ่อนแอและไม่น่าเชื่อถือ

วิธีการประเมินและคัดเลือกแม่เหล็กชัตเตอร์อาคาร

เมื่อคุณต้องการจัดหา แม่เหล็กชัตเตอร์อาคาร คุณต้องเชื่อมต่อคุณลักษณะการออกแบบผลิตภัณฑ์เข้ากับประสิทธิภาพของโรงงานโดยตรง มองข้ามระดับแรงดึงพื้นฐาน วัสดุปลอกหุ้มมีบทบาทสำคัญในการยืดอายุการใช้งาน ปลอกเหล็กกล้าคาร์บอนจำเป็นต้องมีการป้องกันการกัดกร่อนเพื่อความอยู่รอดในสภาพแวดล้อมคอนกรีตที่มีฤทธิ์กัดกร่อน ตัวเรือนสเตนเลสสตีลทนทานต่อการเกิดสนิมได้ดีกว่า ช่วยประหยัดเวลาในการบำรุงรักษาได้นับไม่ถ้วน

การป้องกันนีโอไดเมียมถือเป็นตัวชี้วัดการประเมินที่สำคัญ วัสดุแม่เหล็ก NdFeB มีความเปราะอย่างฉาวโฉ่ มันแตกง่ายเมื่อถูกกระแทกอย่างกะทันหัน คุณต้องเลือกผลิตภัณฑ์ที่มีบล็อกแม่เหล็กปิดผนึกหรือเติมเรซิน เรซินทำหน้าที่เป็นตัวดูดซับแรงกระแทก ช่วยปกป้องแกนที่เปราะบางจากการกระแทกและการตกกระแทกที่หลีกเลี่ยงไม่ได้ซึ่งเกิดขึ้นบนพื้นโรงงานที่มีผู้คนพลุกพล่าน

ข้อผิดพลาดทั่วไป: ผู้ซื้อมักจะจัดลำดับความสำคัญของราคาต่อหน่วยต่ำสุดในระหว่างการจัดซื้อ แนวทางนี้ไม่สนใจการใช้งานในระยะยาว คุณควรเปลี่ยนเกณฑ์การประเมินไปสู่ความง่ายในการทำความสะอาดและความยืดหยุ่นในการปฏิบัติงาน ตรวจสอบความพร้อมของอะแดปเตอร์และแคลมป์ที่ได้มาตรฐาน หน่วยอเนกประสงค์ที่ผสานรวมเข้ากับระบบแบบหล่อที่มีอยู่ของคุณได้อย่างง่ายดาย ช่วยให้คุณไม่ต้องซื้อฉากยึดสั่งทำพิเศษราคาแพงในสายการผลิต

บทสรุป

การป้องกันการเคลื่อนที่ของแบบหล่อต้องมีวินัยที่เข้มงวดในสายการผลิตทั้งหมดของคุณ คุณต้องสังเคราะห์การคำนวณแรงที่ถูกต้องด้วยการวางตำแหน่งเชิงพื้นที่ที่เข้มงวด การบำรุงรักษาพื้นผิวเป็นประจำช่วยรับประกันว่าแม่เหล็กสามารถทำงานได้ตามความจุที่กำหนด ถือว่าเครื่องมือเหล่านี้เป็นเครื่องมือที่มีความแม่นยำมากกว่าตุ้มน้ำหนักธรรมดา

เราสนับสนุนให้ผู้จัดการโรงงานตรวจสอบอัตราของเสียในปัจจุบันที่เกิดจากการเปลี่ยนแบบหล่อ วิเคราะห์โปรโตคอลระยะห่างของคุณและตรวจสอบข้อผิดพลาดของผู้ปฏิบัติงานระหว่างการติดตั้ง ขอหน่วยตัวอย่างสำหรับการทดลองแบบเทสดเพื่อตรวจสอบความถูกต้องของแรงยึดที่อ้างสิทธิ์ในสภาพแวดล้อมเฉพาะของคุณ การทำตามขั้นตอนเชิงรุกเหล่านี้ช่วยให้มั่นใจในความแม่นยำของมิติที่สมบูรณ์และปกป้องผลกำไรของคุณ

คำถามที่พบบ่อย

ถาม: การปล่อยน้ำมันบนเตียงเหล็กส่งผลต่อการวางตำแหน่งและแรงยึดของแม่เหล็กชัตเตอร์หรือไม่

ตอบ: ได้ น้ำมันที่ปล่อยออกมาจะช่วยลดแรงเสียดทานระหว่างแม่เหล็กและเตียงเหล็กได้อย่างมาก ในขณะที่แรงดึงแม่เหล็กในแนวตั้งยังคงไม่ได้รับผลกระทบ ความต้านทานแรงเฉือนจะลดลงอย่างมาก เพื่อบรรเทาปัญหานี้ ให้ทาน้ำมันเท่าที่จำเป็นและเช็ดบริเวณตำแหน่งเฉพาะก่อนวางตำแหน่งแม่เหล็กเพื่อให้เกิดการเสียดสีตามที่จำเป็น

ถาม: ฉันจะทราบได้อย่างไรว่าแม่เหล็กชัตเตอร์ของฉันสูญเสียแรงแม่เหล็กไปแล้ว

ตอบ: คุณจะสังเกตเห็นตัวบ่งชี้ที่ตรวจสอบได้บนพื้นโรงงาน แม่เหล็กที่เลื่อนระหว่างการเทมาตรฐานบ่งบอกถึงการสูญเสียแรงอย่างมาก ความเสียหายของเคสที่มองเห็นได้หรือกลไกปุ่มกดที่ติดขัดมักจะชี้ไปที่แม่เหล็กที่แตกละเอียดภายใน เพื่อการวัดที่แม่นยำ ให้ใช้แท่นทดสอบแรงดึงโดยเฉพาะทุกปี

ถาม: ฉันสามารถใช้แม่เหล็กน้อยลงได้หรือไม่ หากฉันซื้อรุ่นที่มีแรงยึดสูงกว่า

ตอบ: ไม่จำเป็น แม้ว่าแม่เหล็กที่แรงกว่าจะให้ความต้านทานแรงเฉือนได้สูงกว่า แต่คุณยังคงต้องกระจายแรงกดอย่างสม่ำเสมอ การวางแม่เหล็กที่มีกำลังแรงน้อยลงให้ห่างกันมากเกินไปจะทำให้โปรไฟล์แบบหล่อเหล็กโค้งงอออกไปด้านนอกระหว่างจุดเชื่อมต่อ คุณต้องรักษาสมดุลของความแข็งแรงดิบด้วยระยะห่างเชิงเส้นที่เหมาะสม
